Як проводити експрес-контроль газів без лабораторії: газодетекторні трубки Kitagawa

Газодетекторні трубки Kitagawa є універсальним  та економічно ефективним рішенням для експрес-аналізу газового складу повітря. Це проста та надійна система виявлення газів, яка успішно використовується вже понад 50 років. Вона дозволяє швидко й легко виявити понад 300 видів газів — від аміаку до етилметакрілату. Попри розвиток електронних газоаналізаторів, система Kitagawa залишається незамінною у ситуаціях, де потрібна швидка, точна та економічна перевірка без доступу до електроенергії чи складної інфраструктури. Застосування газодетекторних трубок Kitagawa охоплює практично всі галузі промисловості, від важкої індустрії до сільського господарства, від охорони праці до екологічного моніторингу.

Система складається з насоса для всмоктування проби повітря та скляної газодетекторної трубки з хімічним реагентом всередині. Коли повітря проходить через трубку, реагент змінює колір, а концентрацію газу можна визначити за шкалою на трубці.

Використання системи передбачає чотири прості кроки. Спочатку за допомогою різака, вбудованого в корпус насоса, необхідно відрізати запаяні кінці трубки. Потім трубку підключають до насоса, звертаючи увагу, щоб стрілка потоку вказувала правильний напрямок руху газу. Далі витягують поршень назад і фіксують його. Індикатор всередині корпуса насоса сповістить, коли буде прокачано необхідний об'єм повітря — зазвичай 100 мілілітрів. Після відбору проби трубку виймають з насоса і залишають на певний час для завершення хімічної реакції.

Система має низку переваг: вона компактна, легка, проста у використанні та зручна для транспортування. Оскільки не потребує електроживлення чи батарей, її можна безпечно застосовувати у вибухонебезпечній атмосфері. Конструкція насоса забезпечує прокачування точного об'єму повітря — 100 мілілітрів за один хід, що гарантує високу точність вимірювань. Більшість газів можна виявити максимум за три ходи насоса, тому процес відбору проби відбувається дуже швидко.

Реагент у трубці має форму дрібнодисперсного порошку, завдяки чому зміна кольору відбувається з чіткою межею, і шкалу легко зчитувати. Ці особливості дозволяють будь-якому оператору отримувати точні та повторювані результати.

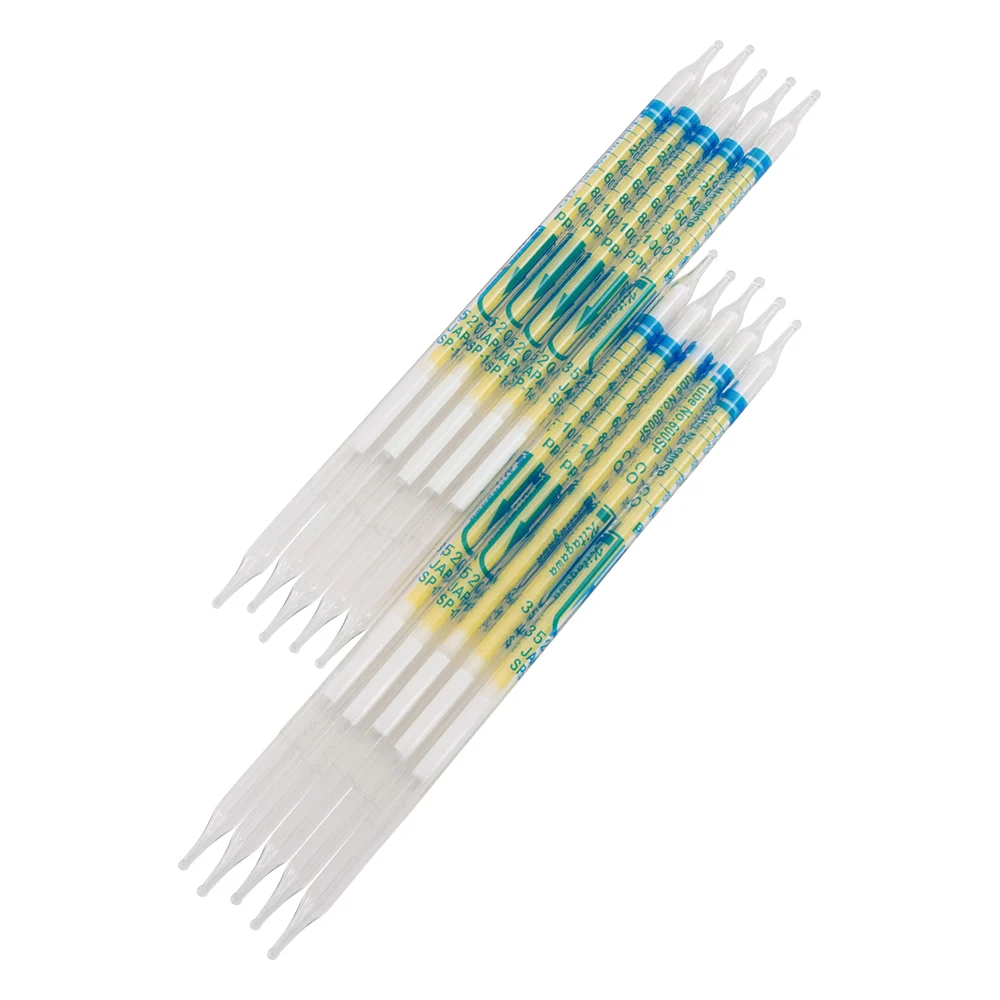

Детекторні трубки — це скляні трубки, заповнені хімічними реагентами, які чутливо реагують на присутність певних газів. Коли відібране повітря прокачується через детекторну трубку за допомогою газового аспіраційного насоса, відбувається хімічна реакція, що призводить до зміни кольору реагенту. Залежність між концентрацією газу та інтенсивністю зміни кольору відображена у вигляді шкали на детекторній трубці, що дозволяє легко визначити концентрацію вимірюваного газу.

СФЕРИ ВИКОРИСТАННЯ ГАЗОДЕТЕКТОРНИХ ТРУБОК KITAGAWA

Промислова гігієна: контроль концентрації шкідливих газів та парів в атмосфері на робочих місцях

Газодетекторні трубки Kitagawa — це надійний інструмент експрес-контролю концентрації газів у повітрі робочої зони, технологічних процесах та навколишньому середовищі. Основна сфера їх застосування — охорона праці та екологічний моніторинг, де критично важливими є точність, оперативність та безпечність вимірювань. Завдяки широкому асортименту (понад 300 типів трубок) Kitagawa дозволяє визначати як поширені, так і специфічні гази навіть у складних виробничих умовах.

Агропромисловий комплекс та елеватори

Одна з найбільш актуальних сфер для України — контроль фумігації зерна під час зберігання та експорту (фосфін PH₃, метилбромід):

• контроль залишкової концентрації фумігантів у зерносховищах та контейнерах;

• визначення безпечності відкриття складів після обробки.

Електронні датчики фосфіну часто виходять з ладу через високу вологість або деградують під дією високих концентрацій газу. Трубки Kitagawa є галузевим стандартом для перевірки безпечності доступу до зерносховищ і контейнерів перед розвантаженням чи інспекцією.

Нафтогазова промисловість та нафтопереробні заводи

У галузі, де навіть мінімальна помилка може коштувати життя, необхідна максимальна точність вимірювань:

• контроль атмосфери перед входом у замкнуті простори (резервуари, цистерни);

• пошук витоків на трубопроводах;

• контроль небезпечних концентрацій токсичних компонентів.

Газодетекторні трубки Kitagawa дозволяють контролювати гази: сірководень (H₂S), бензол, вуглеводні, меркаптани. Важливо визначати не просто наявність газу, а його точну концентрацію — наприклад, бензолу на фоні парів бензину. Специфічні трубки Kitagawa забезпечують селективність вимірювання, тоді як універсальні електронні датчики можуть «плутати» гази. Додатково механічний насос гарантує іскробезпеку.

Служби порятунку (ДСНС) та пожежна безпека

Під час аварій, пожеж або розливів невідомих речовин необхідний швидкий аналіз повітря без складного обладнання:

• експрес-ідентифікація небезпечних речовин (чадний газ (CO), хлор, аміак, синильна кислота, фосген);

• оцінка рівня загрози для рятувальників та населення.

Спеціалізовані комплекти (наприклад, Civil Defence Kit) дозволяють за схемою швидко визначити тип токсичної речовини. На відміну від більшості електронних газоаналізаторів, які налаштовані на 4–5 стандартних газів, трубки охоплюють значно ширший спектр небезпечних сполук.

Харчова промисловість (холодокомбінати, пивоварні)

Типові задачі, які допомагають вирішувати газодетекторні трубки Kitagawa:

• виявлення витоків холодоагентів (зокрема, аміаку NH₃);

• контроль концентрації CO₂ у виробничих приміщеннях — актуально для контролю бродіння на пивоварнях та виробництвах напоїв.

Аміак є агресивним середовищем для сенсорів. Трубки дозволяють швидко й економічно локалізувати навіть мікровитоки у трубопроводах без складного сервісного обслуговування.

Комунальні служби, очисні споруди та водопостачання

Безпечний допуск до робіт у колодязях і колекторах є прямою вимогою техніки безпеки, тож перевірка атмосфери перед спуском персоналу є обов’язковою (сірководень, метан, дефіцит кисню). Використання подовжувального шланга дозволяє здійснювати заміри на дні колодязя без спуску працівника всередину. Насос залишається в руках оператора, що підвищує безпеку робіт.

При обробці води використовуються різні гази та хімікати, тож виникає необхідність проводити моніторинг хлору та озону (дезінфекція), контролювати сірководень у стічних водах та аміак в процесах біологічного очищення.

Хімічна промисловість та лабораторії

Для багатьох рідкісних або специфічних речовин електронні газоаналізатори коштують тисячі доларів. Трубки Kitagawa, яких існує більше 300 видів, забезпечують доступне та точне рішення без дорогого обладнання та складної калібровки і дозволяють проводити:

• контроль гранично допустимих концентрацій (ГДК) у робочій зоні;

• моніторинг специфічних реагентів і розчинників (кислоти та луги, ацетон, толуол, ксилол та інші органічні розчинники).

Судноплавство та логістика

Газодетекторні трубки дозволяють оперативно оцінити безпечність доступу до контейнерів, які часто обробляються інсектицидами під час міжнародних перевезень, та контролювати повітря в трюмах (фуміганти, вихлопні гази).

Резервний метод аналізу

Додатковою перевагою газодетекторних трубок Kitagawa є можливість їх використання у якості резервного методу діагностики. Навіть підприємства з сучасними електронними системами контролю зобов’язані мати резервний метод вимірювання — на випадок відключення електроенергії, поломки обладнання або виникнення спірних ситуацій. Kitagawa — це надійний «план Б» та інструмент для підтвердження результатів.

Системи Kitagawa дозволяють виконувати роботу в екстремальних умовах:

• вимірювання гарячих газів у димових трубах (до високих температур) із використанням спеціальних зондів;

• контроль газів у ґрунті;

• робота в умовах високої вологості або агресивного середовища.

Там, де електронні сенсори виходять з ладу, механічна система Kitagawa продовжує працювати та дозволяє економити час та кошти. Не потрібна складна калібровка або виклик сервісного інженера. Принцип простий: встановити трубку — виконати відбір — отримати результат. Це мінімізує простої обладнання та знижує експлуатаційні витрати.

Головна перевага системи газоаналізаторів Kitagawa полягає у потужному поєднанні швидкості, простоти та високої точності. Не потрібно відправляти зразки до лабораторії з очікуванням результатів протягом днів — ви отримуєте негайні, надійні відповіді безпосередньо на місці, що повертає вам повний контроль над ситуацією.
